- 磁力架、磁棒
- 應用 : 磁性過濾架（磁力架）主要用于清除粉狀、顆粒狀原料及液體或漿料中的鐵磁性雜質，廣泛適用于陶瓷、電力、礦業、塑料、化工、橡膠、制藥、食品、環保、顏料、染料、電子、冶金等行業。
- 一、適應范圍： 磁性過濾架（磁力架）主要用于清除粉狀、顆粒狀原料及液體或漿料中的鐵磁性雜質，廣泛適用于陶瓷、電力、礦業、塑料、化工、橡膠、制藥、食品、環保、顏料、染
- 立即咨詢 資料下載
- 答疑服務130-1721-3168
一、適應范圍：
磁性過濾架（磁力架）主要用于清除粉狀、顆粒狀原料及液體或漿料中的鐵磁性雜質，廣泛適用于陶瓷、電力、礦業、塑料、化工、橡膠、制藥、食品、環保、顏料、染料、電子、冶金等行業。
二、工作原理：
磁性過濾架是采用優質不銹鋼管和高B值稀土合金釹鐵硼，并采用特殊的制作方法制作而成。并將其組合在固定架上，構成磁性過濾架。當含鐵的物質通過時，受到磁力棒的吸引，將含鐵的物質牢固的吸附在管壁上，以保證設備的完好和產品的安全。
三、產品特點：
無能耗、無污染、可安裝于生產線上能與物料接觸的任意位置，節約空間，安裝方便，主要采用稀土合金釹鐵硼作為磁源，磁力強勁，結構簡單，使用壽命長，規格樣式可按照客戶使用要求及生產現場情況任意更改定制。
四、磁力架規格及交付說明：
磁力架的規格比較多，具體尺寸可按客戶實際情況設計制造。十套以內一周內交貨。
|

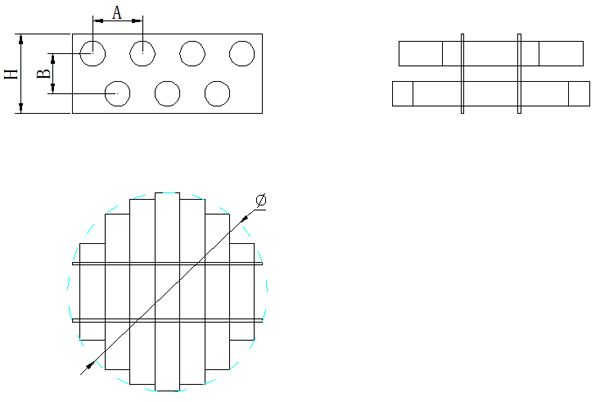

磁力架直徑Φ |
層數 |
磁力架高度H |
磁棒中心距A |
磁棒中心距B |
磁棒數量 |
|
Φ100 |
1 |
40 |
50mm |
40mm |
2 |
|
2 |
80 |
3 |
|||
|
Φ150 |
1 |
40 |
3 |
||
|
2 |
80 |
5 |
|||
|
Φ200 |
1 |
40 |
4 |
||
|
2 |
80 |
7 |
|||
|
Φ250 |
1 |
40 |
5 |
||
|
2 |
80 |
9 |
|||
|
Φ300 |
1 |
40 |
6 |
||
|
2 |
80 |
11 |
|||
|
Φ350 |
1 |
40 |
7 |
||
|
2 |
80 |
13 |
|||
|
Φ400 |
1 |
40 |
8 |
||
|
2 |
80 |
15 |
|||
|
Φ450 |
1 |
40 |
9 |
||
|
2 |
80 |
17 |
|||
|
Φ500 |
1 |
40 |
10 |
||
|
2 |
80 |
19 |
|

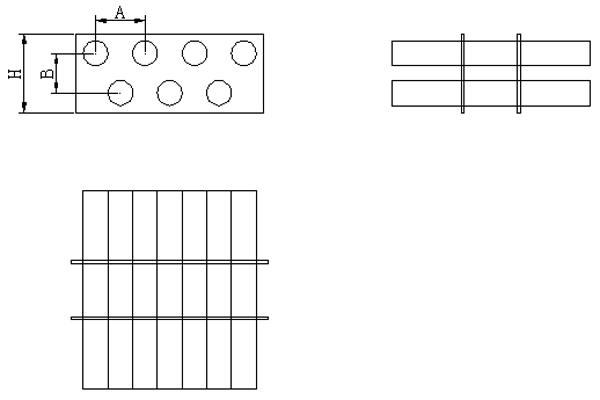

磁力架尺寸 |
層數 |
磁力架高度H |
磁棒中心距A |
磁棒中心距B |
磁棒數量 |
|
100*100 |
1 |
40 |
50mm |
40mm |
2 |
|
2 |
80 |
3 |
|||
|
150*150 |
1 |
40 |
3 |
||
|
2 |
80 |
5 |
|||
|
200*200 |
1 |
40 |
4 |
||
|
2 |
80 |
7 |
|||
|
250*250 |
1 |
40 |
5 |
||
|
2 |
80 |
9 |
|||
|
300*300 |
1 |
40 |
6 |
||
|
2 |
80 |
11 |
|||
|
350*350 |
1 |
40 |
7 |
||
|
2 |
80 |
13 |
|||
|
400*400 |
1 |
40 |
8 |
||
|
2 |
80 |
15 |
|||
|
450*450 |
1 |
40 |
9 |
||
|
2 |
80 |
17 |
|||
|
500*500 |
1 |
40 |
10 |
||
|
2 |
80 |
19 |
