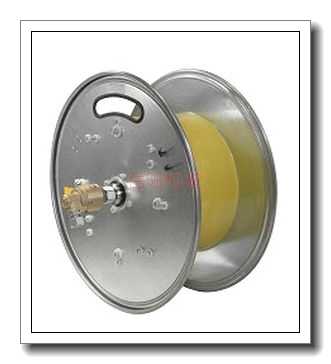

- 信號電纜卷筒
- 應用 : 傳輸電壓或者電流,網線等信號,信號電纜卷筒
- 信號電纜卷筒用于卷取和放出傳遞弱電信號的信號電纜（如拉壓傳感器的信號電纜）。當檢測設備移動時卷筒能靈活地跟蹤檢測設備卷取或放出電纜，可避免電纜無規則地堆放而發生拉
- 立即咨詢 資料下載
- 答疑服務130-1721-3168
信號電纜卷筒用于卷取和放出傳遞弱電信號的信號電纜（如拉壓傳感器的信號電纜）。當檢測設備移動時卷筒能靈活地跟蹤檢測設備卷取或放出電纜，可避免電纜無規則地堆放而發生拉斷、壓斷電纜現象，以保證檢測工作順利進行。
結構特點：
1、采用差動環結構，實現電纜無觸點傳遞信號。
2.卷筒尾部有限位保護機構，保護差動環。
3.采用蝸卷彈簧為動力，旋轉卷筒收放電纜，自身不消耗電能，可自動并靈活地卷放電纜，工作可靠，電纜摩擦甚微。

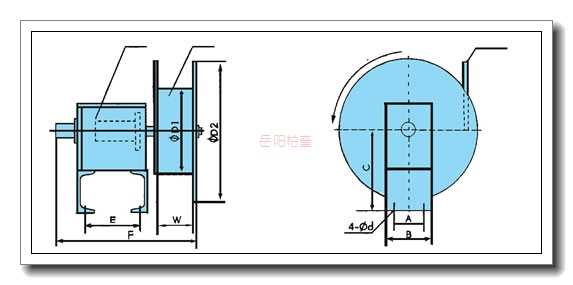

外形尺寸表
|
外型序號 |
A |
B |
C |
D1 |
D2 |
d |
E |
F |
W |
質量 kg |
|
1 |
286 |
336 |
318 |
500 |
600 |
13 |
283 |
600 |
100 |
95 |
|
2 |
286 |
336 |
318 |
500 |
600 |
13 |
362 |
680 |
100 |
105 |
|
3 |
286 |
372 |
418 |
700 |
800 |
13` |
457 |
888 |
100 |
135 |
|
4 |
286 |
372 |
418 |
700 |
800 |
13 |
521 |
958 |
100 |
150 |
主要技術參數表及選型對照表
|
電纜型號 |
10m系列 |
外型序號 |
15m系列 |
外型序號 |
20m系列 |
外型序號 |
25m系列 |
外型序號 |
|
RVVP4×0.5 |
JTA-10-4 |
1 |
JTA-15-4 |
2 |
JTA-20-4 |
3 |
JTA-25-4 |
4 |
|
RVVP6×0.5 |
JTA-10-6 |
1 |
JTA-15-6 |
2 |
JTA-20-6 |
3 |
JTA-25-6 |
4 |
