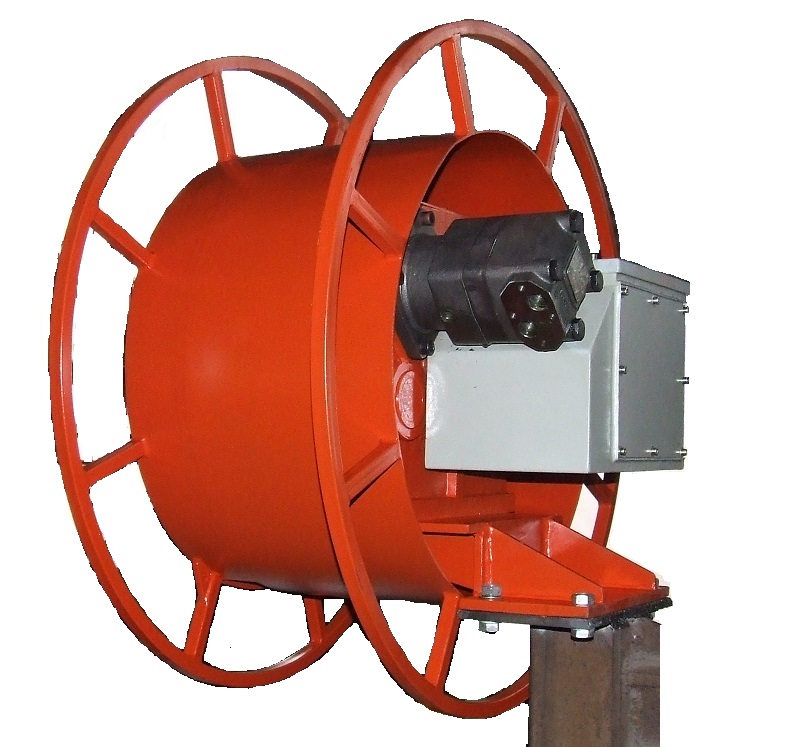

- JY系列液壓馬達式電纜卷筒
- 應用 : JY系列液壓馬達式電纜卷筒是是以液壓馬達為驅動源從而自動收放電纜，通過集電環為移動設備提供電力供應的設備。具有結構簡單、操作安全、可靠等優點。
- 1. 功能 JY系列液壓馬達式電纜卷筒是以液壓馬達為驅動源從而自動收放電纜，通過集電環為移動設備作業提供電力供應的
- 立即咨詢 資料下載
- 答疑服務130-1721-3168
1.功能
JY系列液壓馬達式電纜卷筒是以液壓馬達為驅動源從而自動收放電纜，通過集電環為移動設備作業提供電力供應的設備。具有結構簡單、操作安全、可靠等優點。

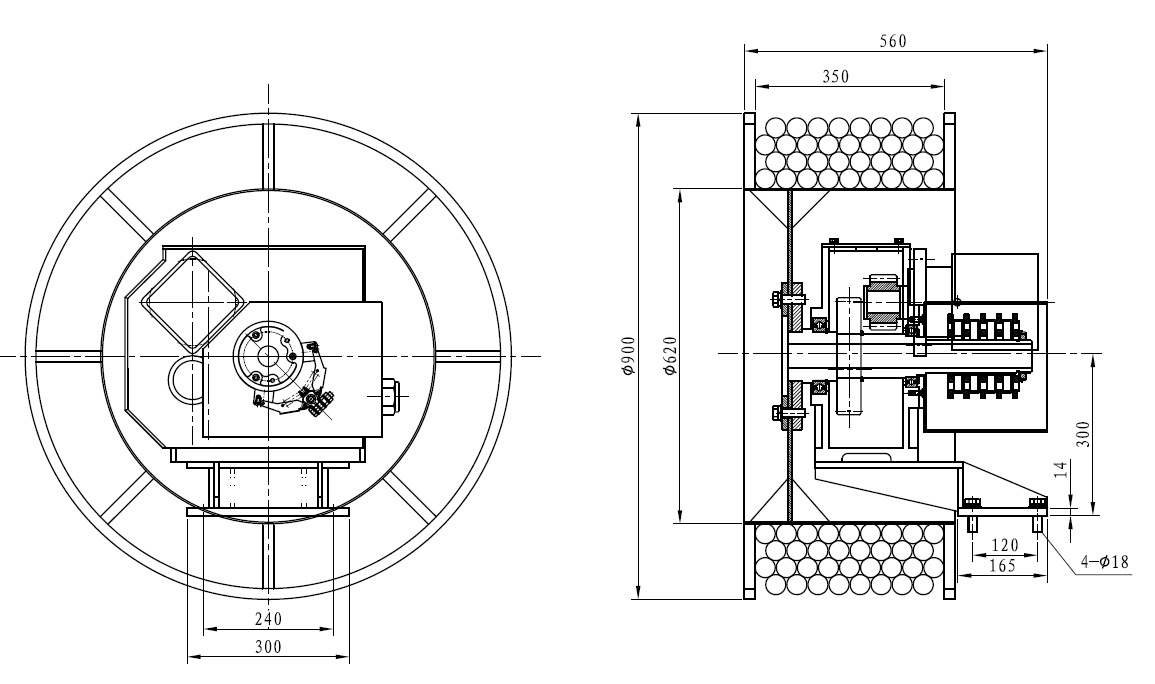

2.結構特點
2.1 采用模塊化布局設計，整機分為卷筒部分，回轉支撐部分，液壓馬達組件部分，集電環部分，底座部分；
2.2 整機結構緊湊，大大減少了安放空間要求；
2.3 集電環作為一個單獨的整體內置于卷筒內部，通過特別設計使其分別與卷筒和底座連接，實現相對轉動；
2.4 分別在筒體內部及底座上設置有接線端子，用戶可以直接將電纜接入接線端子固定。
3.基本工作原理和使用條件
3.1 基本工作原理
3.1.1 釋放電纜
①主動放纜方式：?jiǎn)?dòng)電纜卷筒使卷筒往放纜方向旋轉，人為將電纜拉至接線處接好電纜。
②被動放纜方式：先接好電纜，然后車往前開至指定位置，電纜被動拉出。
3.1.2 卷取電纜
啟動電纜卷筒使之往卷電纜方向旋轉從而將電纜收取，可人為輔助排纜。
3.2 使用條件
電纜卷筒正常工作溫度為-20℃～45℃，當環境溫度低于－20℃，電纜卷筒不工作時，需對所有管路進行保溫，以防止液壓原件凍裂，電纜卷筒工作時，甲方先對其通電預熱15分鐘以上，確保油路暢通后再進行操作。
