一、用途:

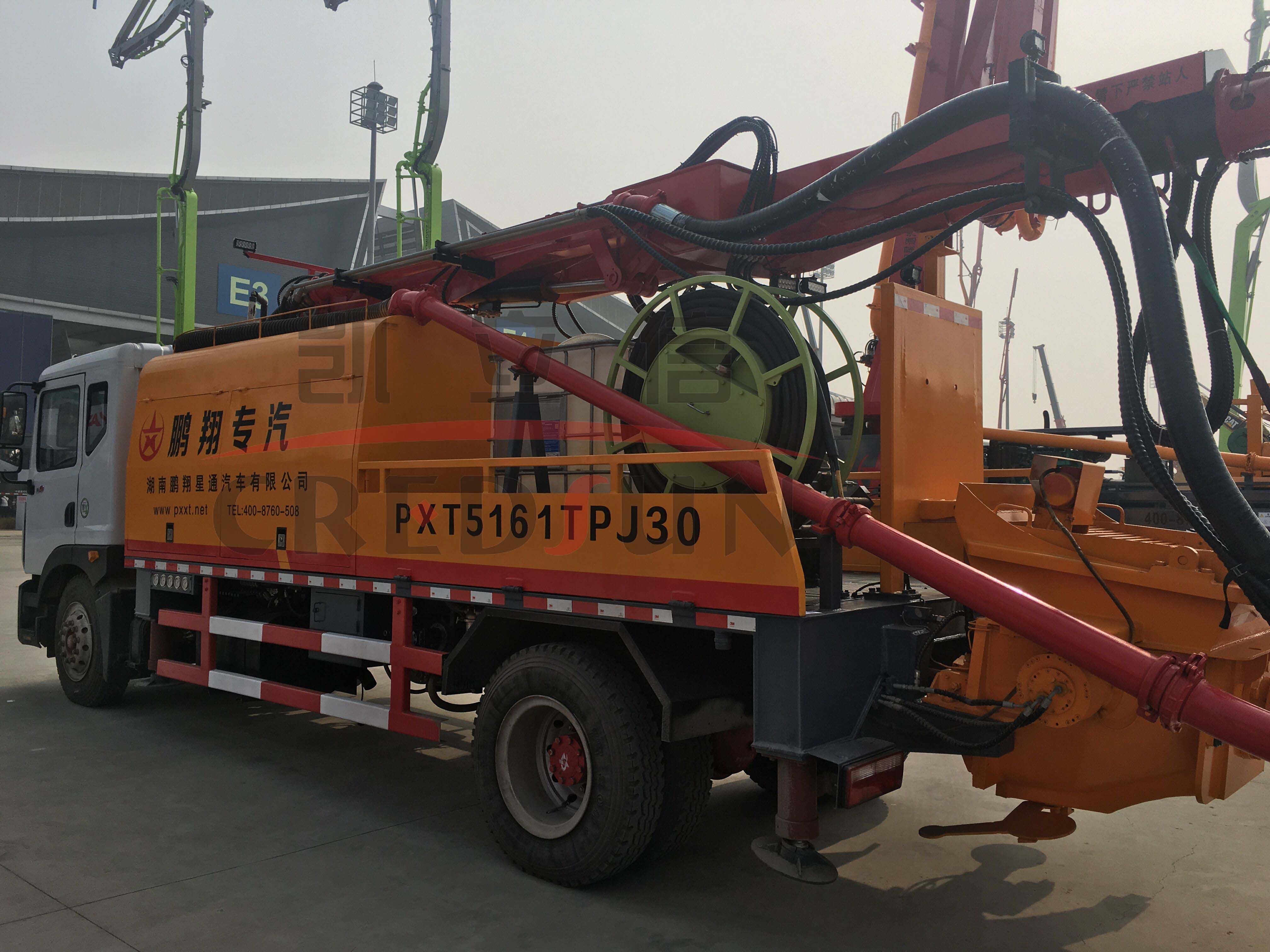

CS-M系列液力耦合式電纜卷筒，體積小、重量輕、結構緊湊、安裝使用維修方便，性能穩定可靠。該系列液壓馬達驅動液力耦合式電纜卷筒主要應用于工程機械臺車移動供電同步收放電纜。該裝置能夠保證用電安全，延長電纜使用壽命。
二、結構特點：

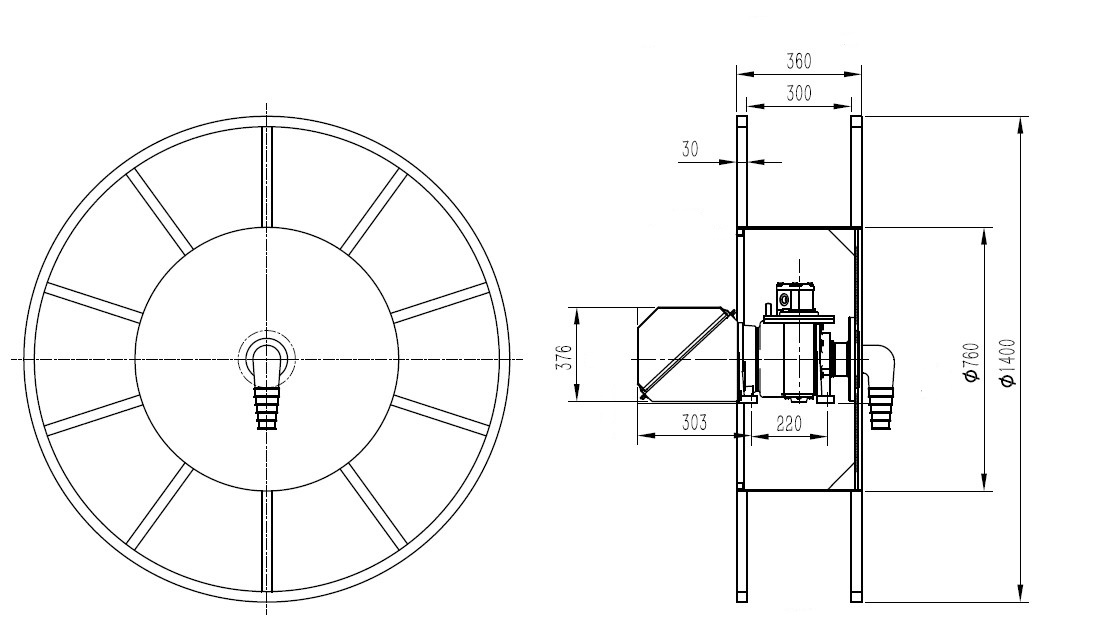

CS-M系列電纜卷筒，采用獨特的液力耦合傳動裝置，由液壓馬達、蝸輪蝸桿減速機構、液力耦合器、滑環箱、卷盤組成。有良好的卷繞特性：
1、 卷取力矩調節范圍大，調節穩定后，對卷盤軸輸出恒定的扭矩；
2、 同步性能好。由于輸出扭矩單元（蝸輪蝸桿減速機構、液力耦合器）浸入油中，具備良好的打滑性能，能確保卷取速度與移動設備速度保持同步。
3、蝸輪蝸桿具有良好的自鎖性能，能確保電纜不會因重力作用從卷盤上滑落。
三、工作原理：
液壓馬達工作，帶動蝸桿蝸輪轉動，蝸輪安裝在卷盤軸上且能自由旋轉，兩個摩擦盤安裝在蝸輪兩側，通過鍵固定在卷盤軸上，旋轉時通過蝸輪與摩擦盤之間油膜剪切力來傳遞扭矩，
1、 卷取電纜時 液壓馬達工作，驅動蝸桿，帶動蝸輪蝸桿減速系統，此時液力耦合器產生油膜剪切力，帶動卷盤，同步將電纜卷入卷盤。
2、 釋放電纜時 大車直接往前走，電纜被動從卷盤上拖下，無須啟動液壓馬達。
3、 停機時 由于蝸輪蝸桿具有自鎖性能，使電纜不會因重力作用從卷盤上滑落。
