- JD系列力矩電機式電纜卷筒
- 應用 : 力矩電機式電纜卷筒的結構特點： 該電纜卷筒由主機、卷盤、控制器組 成?？刂破饔脕碚{(diào)節卷取力矩的大小。注 意：即使是放纜過程，電纜卷筒驅動電機亦應處于通電狀態，且相序與收纜方向相同。
- 力矩電機式電纜卷筒的結構特點： 該電纜卷筒由主機、卷盤、控制器組 成。控制器用來調節卷取力矩的大小。注 意：即使是放纜過程，電纜卷筒驅動電機亦應處于通電狀態，且相序與
- 立即咨詢 資料下載
- 答疑服務130-1721-3168
力矩電機式電纜卷筒的結構特點： 該電纜卷筒由主機、卷盤、控制器組 成。控制器用來調節卷取力矩的大小。注 意：即使是放纜過程，電纜卷筒驅動電機亦應處于通電狀態，且相序與收纜方向相同。
力矩電機式電纜卷筒的工作原理：
1、釋放電纜 當移動設備離開電源時， 電纜在拉力作用下被拖出，此時力矩電機處于反轉狀態，起制動作用（電機必須處于通 電狀態）。
2、卷取電纜 當移動設備向電源方向運行時，電纜卷筒的電機同時啟動，帶動減速機，將動力傳給卷筒，使之卷取電纜。
3、停機時 制動器動作，保證電機斷電 時，電纜不會因重力從卷盤上滑落。

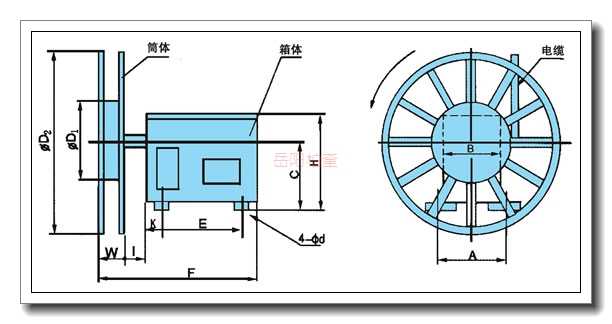

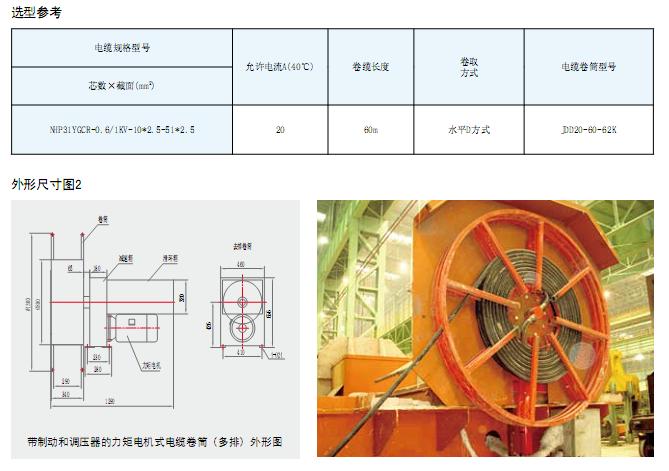

低壓型外形尺寸表
|
外型序號 |
A |
B |
C |
D1 |
D2 |
d |
E |
F |
H |
I |
K |
W |
質量 kg |
|
1 |
665 |
575 |
720 |
1000 |
1800 |
26 |
750 |
1450 |
900 |
80 |
60 |
180 |
830 |
|
2 |
665 |
575 |
720 |
1000 |
2000 |
26 |
750 |
1450 |
900 |
80 |
60 |
180 |
840 |
|
3 |
665 |
575 |
720 |
1000 |
2200 |
26 |
750 |
1450 |
900 |
80 |
60 |
180 |
860 |
|
4 |
665 |
575 |
720 |
1200 |
2500 |
26 |
750 |
1490 |
900 |
80 |
60 |
220 |
930 |
|
5 |
665 |
575 |
720 |
1300 |
2800 |
26 |
750 |
1490 |
900 |
80 |
60 |
220 |
980 |
|
6 |
665 |
575 |
720 |
1500 |
3200 |
26 |
750 |
1490 |
900 |
80 |
60 |
220 |
1000 |
低壓型主要技術參數表及選型對照表
|
電纜型號 |
允許電流 A |
50m系列 |
外型 序號 |
100m系列 |
外型 序號 |
150m系列 |
外型 序號 |
200m系列 |
外型 序號 |
|
|
連續 |
一分開 一分關 |
|||||||||
|
YC3×25+1×10 |
90 |
125 |
/ |
/ |
JDD90-100-4 |
3 |
JDD90-150-4 |
4 |
JDD90-200-4 |
4 |
|
YC3×35+1×10 |
110 |
150 |
/ |
/ |
JDD110-100-4 |
JDD110-150-4 |
JDD110-200-4 |
|||
|
YC3×50+1×16 |
140 |
180 |
JDD140-50-4 |
1 |
JDD140-100-4 |
3 |
JDD140-150-4 |
4 |
JDD140-200-4 |
5 |
|
YC3×70+1×25 |
180 |
220 |
JDD180-50-4 |
JDD180-100-4 |
JDD180-150-4 |
JDD180-200-4 |
||||
|
YC3×95+1×35 |
210 |
270 |
JDD210-50-4 |
2 |
JDD210-100-4 |
4 |
JDD210-150-4 |
5 |
JDD210-200-4 |
6 |
|
YC3×120+1×35 |
250 |
320 |
JDD250-50-4 |
JDD250-100-4 |
JDD250-150-4 |
JDD250-200 |
||||
高壓型外形尺寸表
|
外型序號 |
A |
B |
C |
D1 |
D2 |
d |
E |
F |
H |
I |
K |
W |
質量 kg |
|
1 |
880 |
800 |
910 |
1000 |
1600 |
26 |
1200 |
1800 |
1370 |
100 |
110 |
250 |
960 |
|
2 |
880 |
800 |
910 |
1000 |
1800 |
26 |
1200 |
1800 |
1370 |
100 |
110 |
250 |
980 |
|
3 |
880 |
800 |
910 |
1000 |
2000 |
26 |
1200 |
1800 |
1370 |
100 |
110 |
250 |
1010 |
|
4 |
880 |
800 |
910 |
1200 |
2500 |
26 |
1200 |
1800 |
1370 |
100 |
110 |
250 |
1080 |
|
5 |
880 |
800 |
1000 |
1000 |
1800 |
26 |
1300 |
1900 |
1460 |
100 |
110 |
250 |
1150 |
|
6 |
880 |
800 |
1000 |
1500 |
2500 |
26 |
1300 |
1900 |
1460 |
100 |
110 |
250 |
1250 |
高壓型主要技術參數表及選型對照表
|
電纜型號 |
允許電流 A |
50m系列 |
外型 序號 |
100m系列 |
外型 序號 |
150m系列 |
外型 序號 |
200m系列 |
外型 序號 |
|
|
連續 |
一分開 一分關 |
|||||||||
|
UG-6000 3×16+1×10 |
65 |
85 |
/ |
/ |
JDD65-100-4G |
2 |
JDD65-150-4G |
3 |
JDD65-200-4G |
4 |
|
UG-6000 3×25+1×16 |
90 |
120 |
JDD90-50-4G |
1 |
JDD90-100-4G |
2 |
JDD90-150-4G |
3 |
JDD90-200-4G |
4 |
|
UG-6000 3×35+1×16 |
110 |
150 |
JDD110-50-4G |
1 |
JDD110-100-4G |
2 |
JDD110-150-4G |
3 |
JDD110-200-4G |
4 |
|
UG-10000 3×25+1×16 |
90 |
120 |
/ |
/ |
JDD90-100-4GG |
5 |
/ |
/ |
JDD90-200-4GG |
6 |
注：電纜用戶自備。
