- GJK系列磁性礦石金屬檢除裝置（礦石自動回收）
- 應用 : 磁性礦石金屬檢除裝置（礦石自動回收）控制設備
- 本系列電控系統包括整流程控柜、操作箱兩件設備。時間的設定及程序控制采用PLC控制，整流電源采用改變電壓的硅整流強、弱勵磁方式，現場安裝方便，工作性能穩定可靠。 選型及注
- 立即咨詢 資料下載
- 答疑服務130-1721-3168
本系列電控系統包括整流程控柜、操作箱兩件設備。時間的設定及程序控制采用PLC控制，整流電源采用改變電壓的硅整流強、弱勵磁方式，現場安裝方便，工作性能穩定可靠。
選型及注意事項
配用RCDP系列礦石自動回收除鐵器，以所配除鐵器滿負載冷態消耗功率不大于設備的額定輸出功率為原則。
主要技術參數（自動型）
|
型號 |
輸入 電壓 V |
輸出電壓 V |
功率 KW |

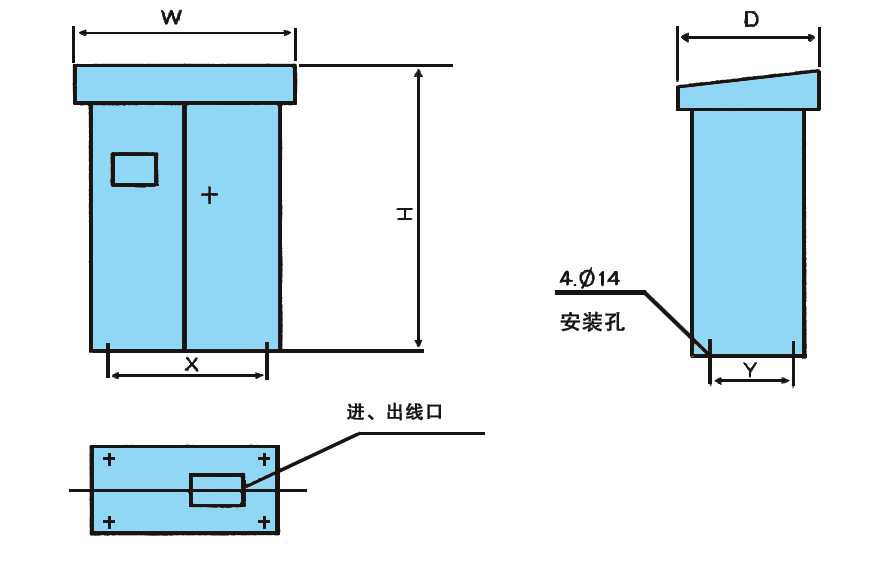

外形尺寸（ mm） |
質量 KG |
|||||
|
W |
D |
H |
X |
Y |
||||||
|
整 流 程 序 控 制 柜 |

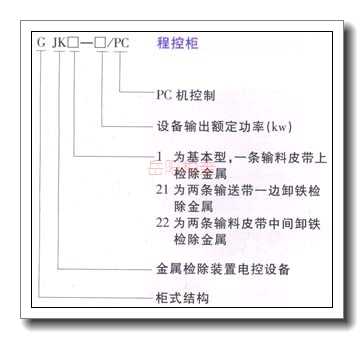

GJK□-15/PLC |
AC-380V |
DC-350/290/100/90V |
15/10.3/1.22/0.9 |
1020 |
600 500 |
2060 |
920 |
460 |
280 |
|
GJK□-20/PLC |
20/13.5/1.63/1.32 |
|||||||||
|
GJK□-25/PLC |
25/17.12/2.04/1.65 |
|||||||||
|
GJK□-35/PLC |
35/24/2.85/2.31 |
1200 |
2260 |
1120 |
300 |
|||||
|
GJK□-45/PLC |
45/30.5/3.67/2.97 |
350 |
||||||||
|
GJK□-65/PLC |
65/44.6/5.3/4.29 |
360 |
||||||||
|
GJK□-100/PLC |
100/68.5/8.1/6.61 |
380 |
||||||||
|
GJK□-120/PLC |
120/82.3/9.97/7.93- |
400 |
||||||||
|

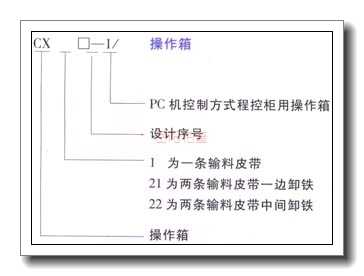

操作箱 |
GX□-1/PLC |
AC-380V |
- |
- |
580 |
340 |
700 |
540 |
400 |
65 |
注：1、額定輸出功率內的4個值表不同輸出電壓時，設備的額定輸出功率。2、設備的最大額定輸出功率超過45KW時，整流變壓器外附。3、用戶如有特殊要求，請?jiān)谟嗀洉r(shí)特別說明
配用金屬探測器及用戶信號接口一覽表
|
型號 |
交接口信號 |
金屬探測儀臺數 |
備注 |
||
|
檢除鐵件 |
檢除金屬 |
檢除鐵件 |
檢除金屬 |
||
|
GJK1-□/PLC |
1.運行準備完畢； 2.主回路故障； 3.探測器故障； 4.除鐵器運行； 5.鐵件檢測； 6.連續來鐵探測； 7.聯系來鐵帶 停機接口。 |
1.運行準備完畢； 2.主回路故障； 3.探測器故障； 4.除鐵器運行； 5.鐵件檢測； 6.連續來鐵探測； 7.聯系來鐵帶 停機接口。 |
1臺 |
2臺 |
1.用戶可根據現場生 產情況將所需信號接入 總控制室； 2.操作箱上既有操作開 關，又有信號顯示。 |
|
GJK1-□/PLC |
2臺 |
4臺 |
|||
|
GJK1-□/PLC |
|||||

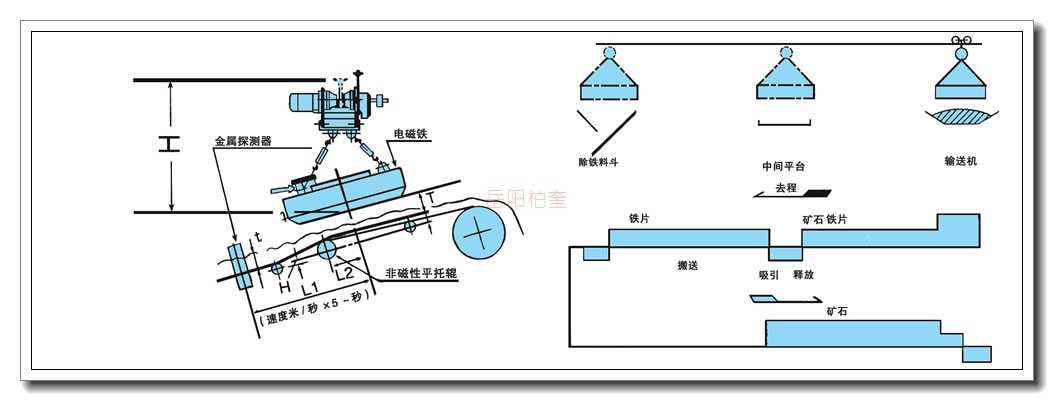

注： 1 、 “ 交接口信號 ” 一欄中 “ 檢除鐵件 ” 是指在磁性物料中檢測并除去鐵件， “ 檢測金屬 ” 是指在磁性物料中，既能檢測出磁性金屬（如鐵件），又需檢測出非磁性金屬（如高錳鋼），且磁性金屬由除鐵器自動檢除，非磁性金屬只能指令輸送皮帶停機后，人工檢除。
2 、輸出信號接口為無源觸點， “ 皮帶停機 ” 接口為一對常開和一對常閉觸點；其他接口原則上提供一對常開觸點。
