- MC12(RCDD)、MC22系列電磁除鐵器用整流控制設備
- 應用 : MC12(RCDD)、MC22系列電磁除鐵器用整流控制設備
- 本系列產品與 MC12（RCDD）和MC22系列除鐵器配套使用，采用帶變壓器橋式整流方式。分為連續供電、間斷供電以及兼有以上兩種功能供電方式的三大類產品。 操作方式為柜門上按扭集中
- 立即咨詢 資料下載
- 答疑服務130-1721-3168
本系列產品與 MC12（RCDD）和MC22系列除鐵器配套使用，采用帶變壓器橋式整流方式。分為連續供電、間斷供電以及兼有以上兩種功能供電方式的三大類產品。
操作方式為柜門上按扭集中控制，根據用戶要求可加配操作箱。
柜替結構分為戶內防護式和戶外防護式兩種。用戶可根據現場實際情況予以選用。
主要技術參數（普通型）
|
型號 |
輸入電壓 V |
輸出電壓 V |
功率 KW |

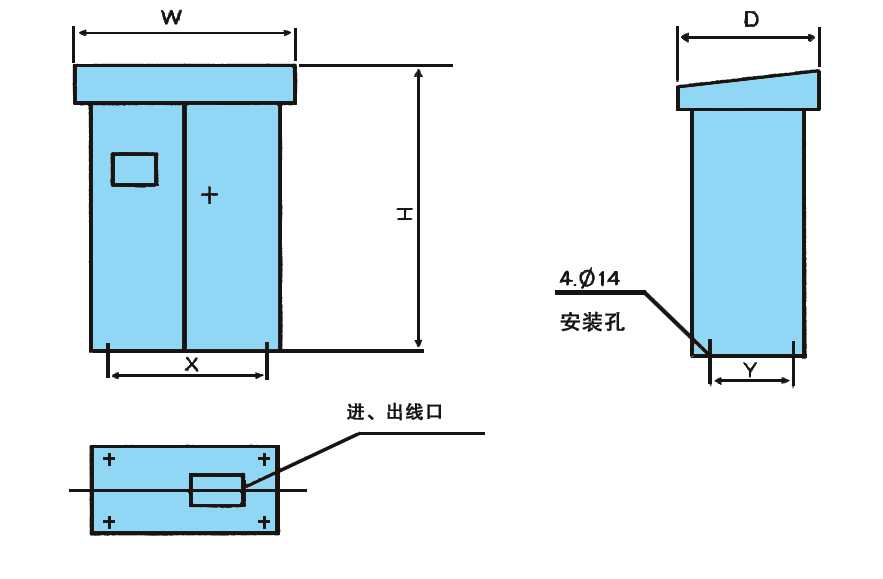

外形尺寸（ mm） |
質量 KG |
|||||
|
W |
D |
H |
X |
Y |
||||||
|
戶內防護式 |
SSTM-1.5D1-D |
AC-380V |
DC-110V |
1.5/1.5 |
500 |
450 |
1200 |
466 |
310 |
150 |
|
SSTM-3.1D1-D |
3.1/2.2 |
160 |
||||||||
|
SSTM-4.2D1-D |
4.2/2.2 |
180 |
||||||||
|
SSTM-6.2D1-D |
DC-220V |
6.2/4 |
700 |
530 |
1500 |
600 |
440 |
300 |
||
|
SSTQ-9.3D1-D |
9.3/4 |
900 |
800 |
360 |
||||||
|
SSTQ-12D1-D |
12/5.5 |
380 |
||||||||
|
SSTQ-25D1-D |
25/2.5 |
510 |
||||||||
|
戶外防護式 |
SSTM-1.5D1-W |
AC-380V |
DC-110V |
1.5/1.5 |
770 |
590 |
1500 |
730 |
540 |
250 |
|
SSTM-3.1D1-W |
3.1/2.2 |
260 |
||||||||
|
SSTM-4.2D1-W |
4.2/2.2 |
280 |
||||||||
|
SSTM-6.2D1-W |
DC-220 |
6.2/4 |
310 |
|||||||
|
SSTQ-9.3D1-W |
9.3/4 |
920 |
680 |
1570 |
880 |
630 |
350 |
|||
|
SSTQ-12D1-W |
12/5.5 |
470 |
||||||||
|
SSTQ-25D1-W |
25/2.5 |
670 |
||||||||
注：額定輸出功率欄中為：整流控制設備額定輸出功率/除鐵器驅動電機功率。
與金屬探測器配套使用型
從節能等方面考慮，在成套設備中增加金屬探測儀。正常狀態時由金屬探測儀檢測鐵件，發出信號控制電磁除鐵器短時工作一定時間（約 20 秒）如果金屬探測儀發生故障（或原料中鐵件較多）可又人工將整流控制方式轉換成連續供電方式。
|
型號 |
輸入電壓 V |
輸出電壓 V |
功率 KW |
外形尺寸（ mm） |
質量 KG |
|||||
|
W |
D |
H |
X |
Y |
||||||
|
戶內防護式 |
SSTM-1.5D1T-D |
AC-380V |
DC-110V |
1.5 |
700 |
530 |
1500 |
600 |
440 |
200 |
|
SSTM-3.1D1T-D |
3.12 |
210 |
||||||||
|
SSTM-4.2D1T-D |
4.2 |
230 |
||||||||
|
SSTM-6.2D1T-D |
DC-220V |
6.2 |
900 |
800 |
270 |
|||||
|
SSTQ-9.3D1T-D |
9.3 |
300 |
||||||||
|
SSTQ-12D1T-D |
12 |
400 |
||||||||
|
SSTQ-25D1T-D |
25 |
1000 |
540 |
1940 |
960 |
300 |
600 |
|||
|
戶外防護式 |
SSTM-1.5D1T-W |
AC-380V |
DC-110V |
1.5 |
770 |
590 |
1500 |
700 |
540 |
250 |
|
SSTM-3.1D1T-W |
3.1 |
260 |
||||||||
|
SSTM-4.2D1T-W |
4.2 |
280 |
||||||||
|
SSTM-6.2D1T-W |
DC-220 |
6.2 |
310 |
|||||||
|
SSTQ-9.3D1T-W |
9.3 |
920 |
680 |
1570 |
750 |
650 |
350 |
|||
|
SSTQ-12D1T-W |
12 |
470 |
||||||||
|
SSTQ-25D1T-W |
25 |
670 |
||||||||
帶強、弱勵磁型
成套設備中必須配用金屬探測儀，只有當金屬探測儀發出信號時，才給電磁除鐵器勵磁將鐵件除掉。本系列產品采用帶整流變壓器的橋式整流方式，節能、高效。
|
型號 |
輸入電壓 V |
輸出電壓 V |
功率 KW |
外形尺寸（ mm） |
質量 KG |
||||
|
W |
D |
H |
X |
Y |
|||||
|
SSTQO-20D1-D |
AC-380V |
DC-290/70V |
20/1.17 |
1020 |
600 |
2060 |
920 |
460 |
300 |
|
SSTQO-30D1-D |
30/1.75 |
350 |
|||||||
|
SSTQO-35D1-D |
35/2.04 |
400 |
|||||||
|
SSTQO-40D1-D |
40/2.23 |
450 |
|||||||
|
SSTQO-45D1-D |
45/2.62 |
500 |
|||||||
|
SSTQO-60D1-D |
60/3.49 |
600 |
|||||||
|
SSTQO-110D1-D |
110/6.4 |
300 |
|||||||
|
變壓器 |
- |
- |
600 |
500 |
530 |
510 |
410 |
300 |
|
注：容量欄內的兩個功率值為不同輸出電壓時的功率輸出值。
