- QKML系列無觸點強勵磁整流控制設備
- 應用 : QKML系列無觸點強磁整流控制設備，為起重電磁鐵提供相關電壓
- 系列產品是我公司開發研制的具有國內先進水平的新產品，填補了國內一項空白。該產品采用晶閘管三相橋式整流方式，通過對觸發脈沖的控制，從而獲得所需要的直流輸出電壓，通過
- 立即咨詢 資料下載
- 答疑服務130-1721-3168
系列產品是我公司開發研制的具有國內先進水平的產品。該產品采用可控硅三相橋式整流方式，通過對觸發脈沖的控制，從而獲得所需要的直流輸出電壓，通過控制回路的邏輯電路，由可控硅控制正向勵磁和反向消磁，省去了直流接觸器，避免了因接觸器的觸電拉弧引起的故障，延長了產品的使用壽命。
該系列產品適應于高頻作業，使用方便靈活，只要作小的改動，就可以將定電壓控制方式該為強勵磁控制方式或電壓可調方式控制。
QKML系列無觸點整流控制設備是我公司研究開發出的一種代替DKP傳統產品的新型整流控制設備，該設備采用一組三相全控橋式智能功率模塊組件U1將三相AC380V 50HZ電壓變?yōu)镈C220V電壓為起重電磁鐵提供正向勵磁電流，用另一組三相全控橋式智能功率模塊組件U2將三相AC380V 50HZ電壓變?yōu)镈C160V電壓為起重電磁鐵提供反向消磁電流。智能功率模塊組件U1的工作狀態由TCCON1控制電路板控制，智能功率模塊組件U2的工作狀態由TCCON2控制電路板控制。系統控制器的吸料、放料操作信號經微控制器編程后向TCCON1和TCCON2發出控制指令，分別控制無觸點控制組件一及無觸點控制組件二，從而達到控制電磁鐵吸料、放料工作程序的目的。
-
主要技術參數

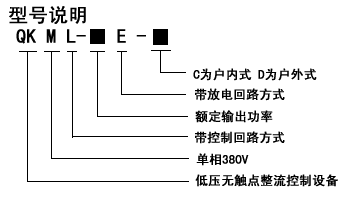

型號
輸入電壓 V
輸出電壓 V
輸出功率 KW

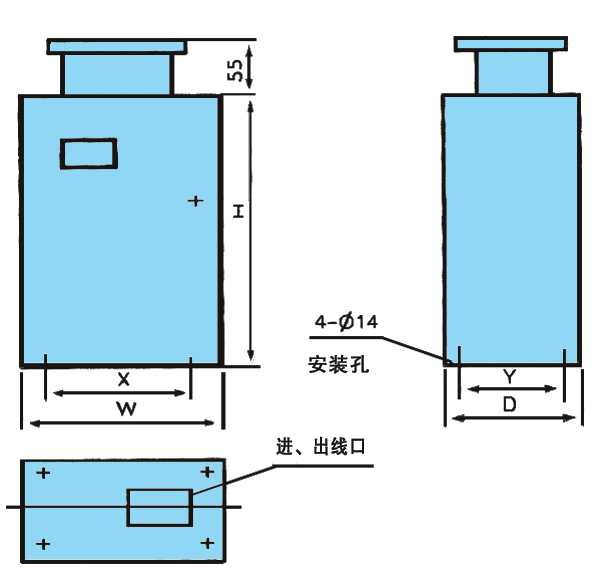

外形尺寸（ mm）
質量
KG
D
H
X
Y
QKML-14E-C
AC380/3ф
290/220
14
650
1250
550
370
130
QKML-19E-C
AC380/2ф
290/220
19
650
1250
550
370
150
QKML-25E-C
AC380/3ф
290/220
25
900
1110
800
370
180
QKML-32E-C
AC380/3ф
290/220
32
900
1110
800
370
190
QKML-38E-C
AC380/3ф
290/220
38
900
1110
800
370
200
本系列產品可采用主隔離整流變壓器使用，更穩定，更安全。也可不需主隔離變壓器。
