電纜卷筒概述
【摘要】：
為了適應移動電器供電需要（如起重電磁鐵、電動平板車、各類起重機、液壓抓斗等），我公司在參照國外技術的基礎上，設計生產了彈力式電力電纜卷筒、彈力式信號電纜卷筒、
為了適應移動電器供電需要（如起重電磁鐵、電動平板車、各類起重機、液壓抓斗等），我公司在引進國外技術的基礎上，設計生產了彈力式電力電纜卷筒、彈力式信號電纜卷筒、電動式電纜電纜卷筒。它具有供電簡單、操作安全可靠、結構緊湊、外型美觀、電纜磨損少等特點。
JT系列彈力式電力電纜卷筒采用渦卷彈簧為動力，旋轉卷筒收放電纜，自身不消耗電能，可自動靈活地收放電纜。同時采用集電滑環-碳刷架結構傳遞電能，使供電連續、平穩。還設置了可反轉機構，避免卷筒反轉而折斷彈簧。
JT系列信號電纜卷筒用于卷取和放出傳遞弱電信號的信號電纜（如拉壓傳感器的信號電纜）。當檢測設備移動時卷筒能靈活地跟蹤檢測設備卷取或放出電纜，可避免電纜無規則地堆放而發生拉斷、壓斷電纜現象，以保證檢測工作順利進行。它采用差動環機構，實現電纜無觸點傳遞信號。卷筒尾部有限位保護機構，保護差動環。

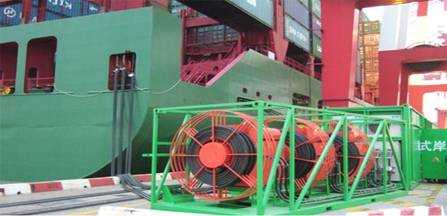

電動式電纜卷筒用于卷取大規格、長距離的供電電纜，能作到與移動電器同步收放電纜。可分為力矩電機電動式和三相異步電機電動式兩種。卷筒的控制回路提供接口給主控制回路，與移動電器同步自動收放電纜，并設置力矩調節裝置，用于調整電纜張力，延長電纜的使用壽命。
在有的需要移動供氣、液體的場合，可選用氣體、液體卷筒。該卷筒是運用技術制作，巧設旋轉裝置，操作安全可靠。結構形式以懸臂式為主，驅動方式分為彈力式和力矩電機式等多種。

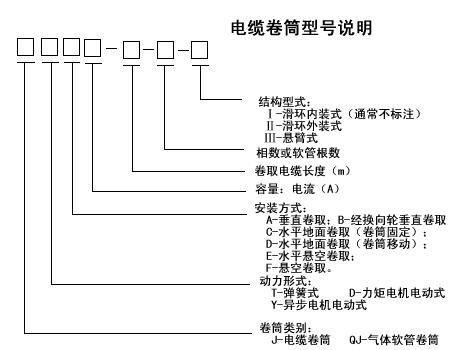

型號說明
為了方便您的選型，請您仔細參考以下卷筒的選型指南。
1、彈簧式電纜卷筒適用于交流500V以下各種移動電器設備；

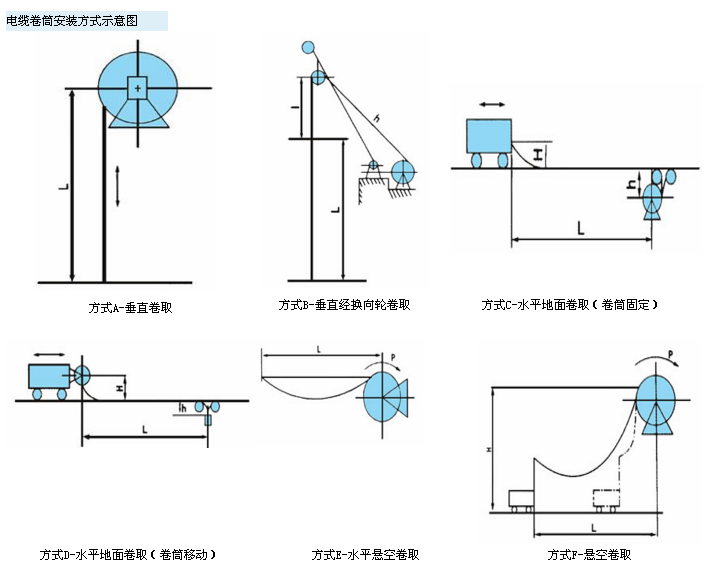

2、線纜的卷取長度以下面安裝方式圖中的L為準，配備線纜長度分別為：
?。?）方式A為L(zhǎng)+3圈?！ 。?）方式B為L(zhǎng)+h+3圈（其中h值在訂貨時必須注明）；
?。?）方式C、D中，為L(zhǎng)+H+h+3圈。 ?。?）方式E、F，根據用戶現場情況確定，需說明。
3、方式C中卷筒固定在地面，收放線纜時，線纜與地面存在相對摩擦，此時請?jiān)诰€纜運動軌跡范圍內鋪設滾道以減少線纜的磨損。
4、方式F中一般取H=0.14L、h=0.5H、如果H小于0.14L，h小于0.5H時，則訂貨時必須注明H、h值。
5、電纜卷筒如需在單梁行車上與電動葫蘆配套使用，可配給特制的滾輪支架不見（滑動小車），以便安裝使用。
6、卷筒上線纜的收、放方向在外形尺寸圖中已表明。特殊要求，訂貨時請說明。
7、外形尺寸表中“重量”一欄，不包括線纜的重量。
8、電動式卷筒結構形式已懸臂式為主（一般不標注）。
9、特殊型卷筒、特殊用途產品請用戶來人來電共同商議。
 |
