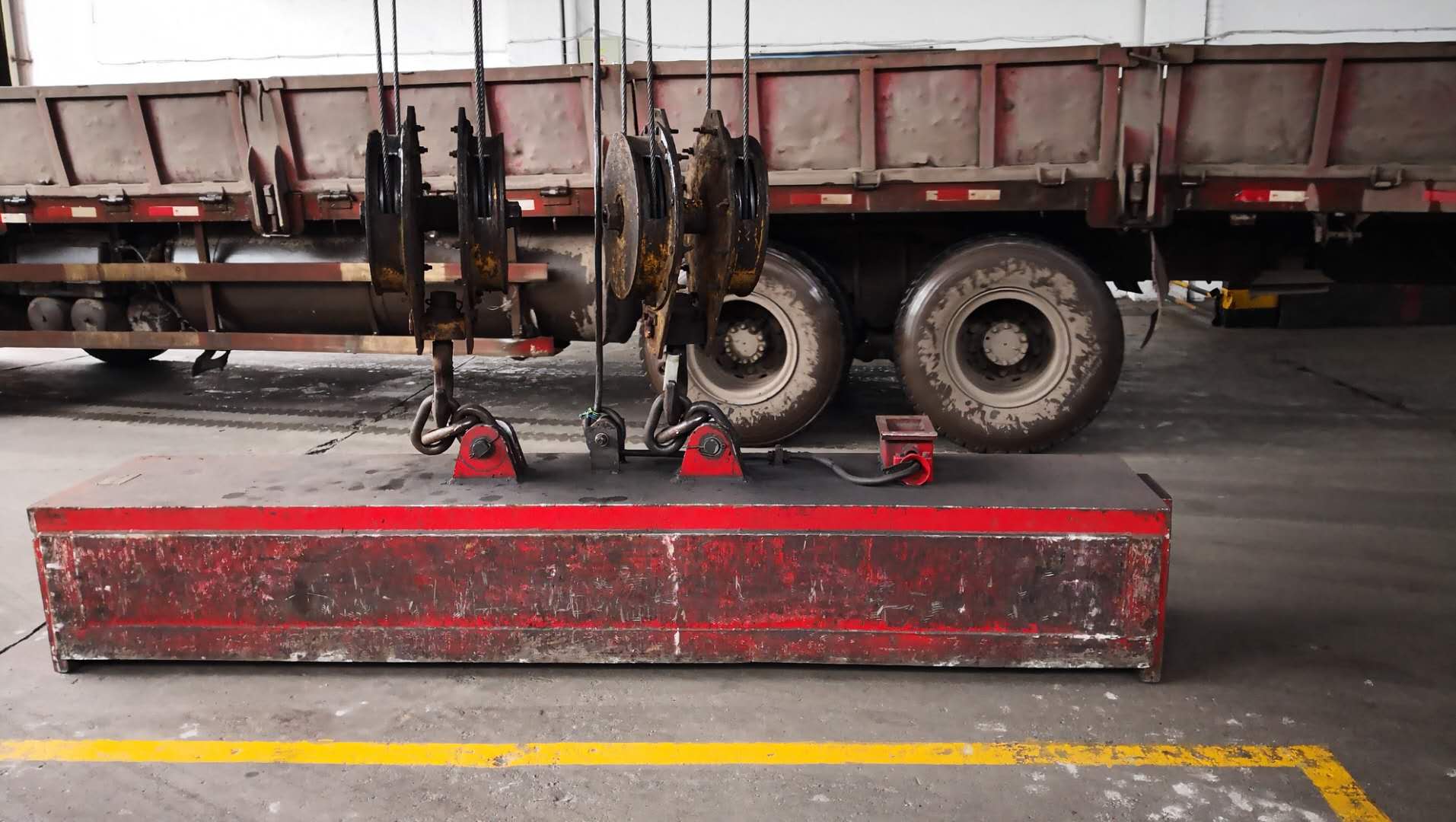

- MW22成卷線材(盤圓)起重電磁鐵

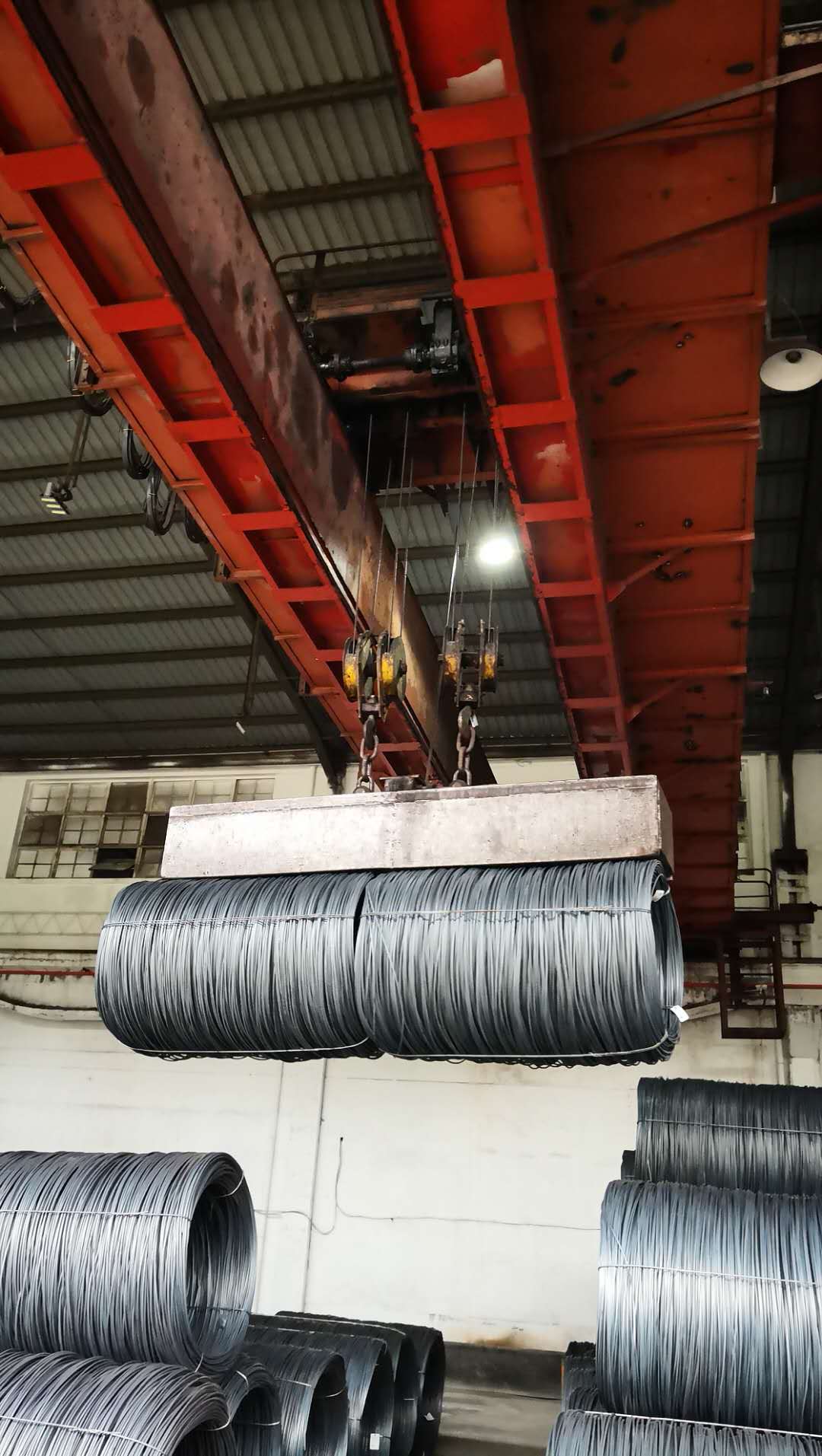

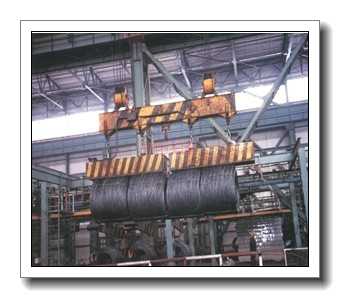

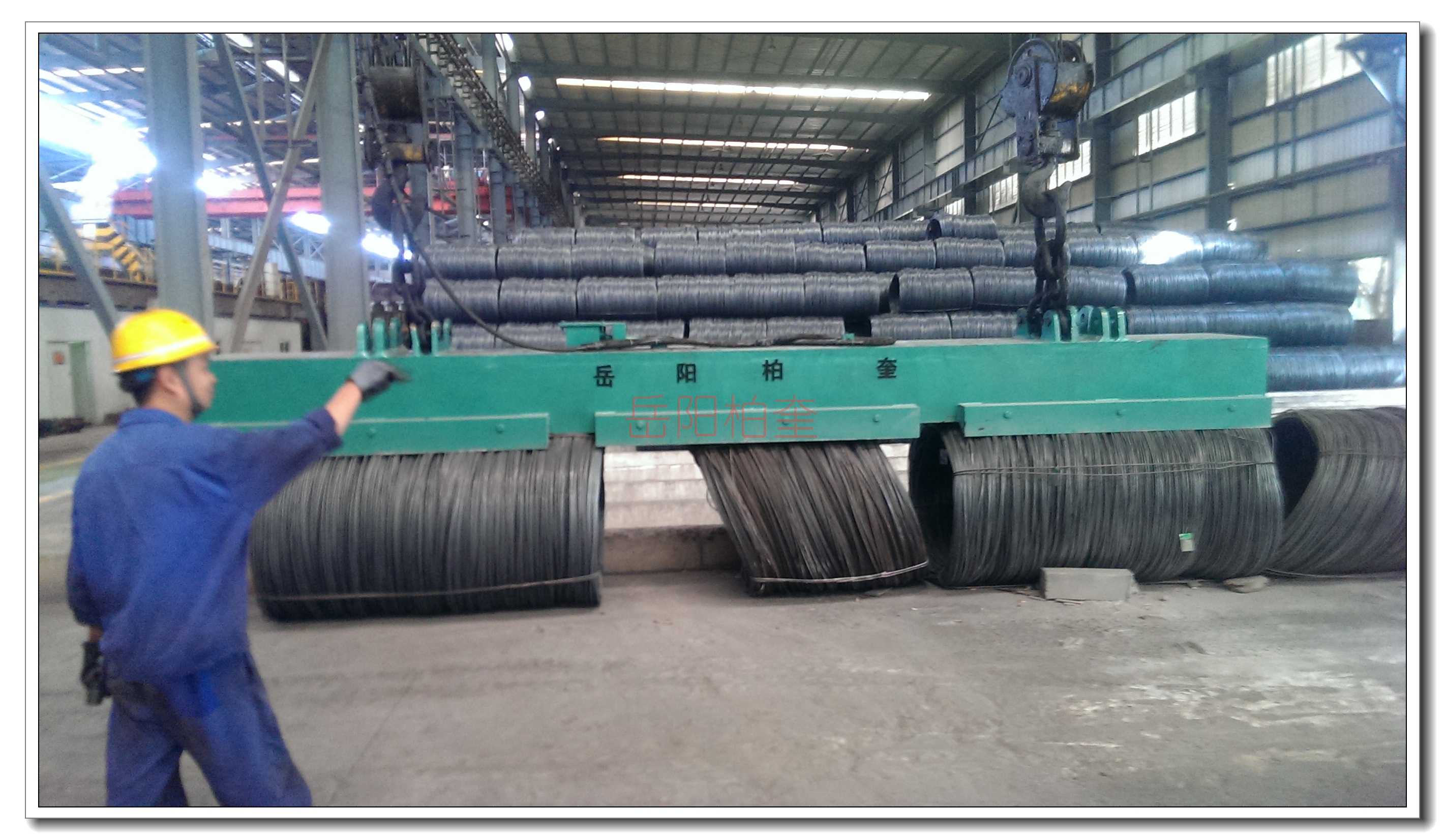

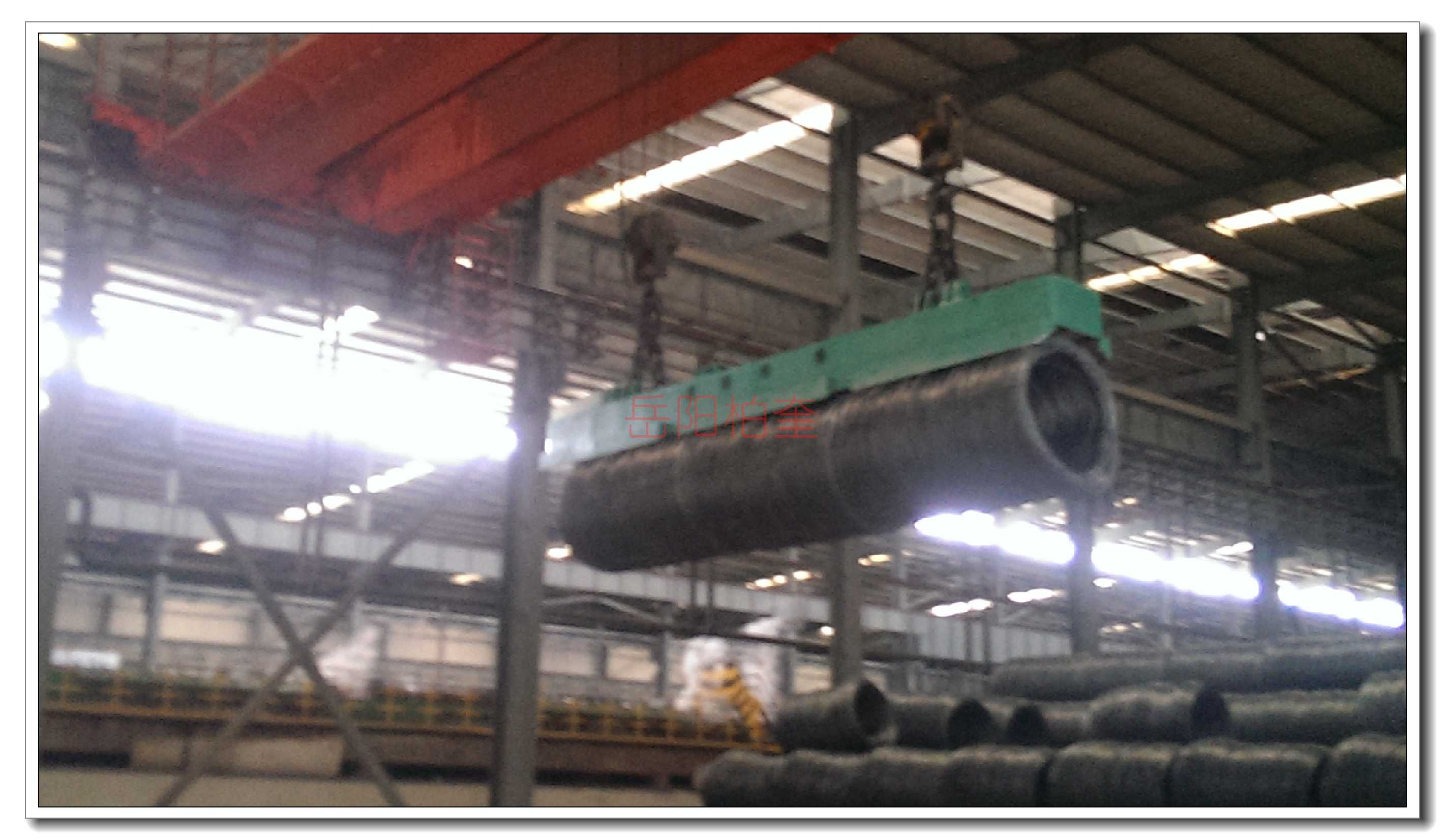

- 應用 : MW22系列吊運成卷線材(盤圓)用起重電磁鐵其特殊磁極適合于不同直徑的盤圓，電磁鐵的選擇取決于盤圓的長度，如電磁鐵足夠長，則一次可沿長度方向吊運幾卷盤圓
- MW22系列吊運成卷線材(盤圓)用起重電磁鐵其特殊磁極適合于不同直徑的盤圓，電磁鐵的選擇取決于盤圓的長度，如電磁鐵足夠長，則一次可沿長度方向吊運幾卷盤圓
- 立即咨詢 資料下載
- 答疑服務130-1721-3168
MW22系列吊運成卷線材(盤圓)用起重電磁鐵其特殊磁極適合于不同直徑的盤圓，電磁鐵的選擇取決于盤圓的長度，如電磁鐵足夠長，則一次可沿長度方向吊運幾卷盤圓
常溫型主要技術參數（額定電壓DC-220V，通電持續率TD-60%）
| 型號 | MW19-14072L/1 | MW19-21072L/1 | MW19-27072L/1 | MW19-30072L/1 | MW19-34072L/1 | |
| 外形尺寸 （mm） | A | 1400 | 2100 | 2700 | 3000 | 3400 |
| B | 720 | 720 | 720 | 720 | 720 | |
| C | 1180 | 1180 | 1180 | 1180 | 1180 | |
| D | 1000 | 1600 | 2000 | 2000 | 2500 | |
| E | 130 | 130 | 130 | 130 | 130 | |
| F | 200 | 200 | 200 | 200 | 200 | |
| G | 30 | 30 | 40 | 40 | 40 | |
| 質量(Kg) | 1760 | 2670 | 3250 | 3640 | 4100 | |
| 冷態功率（Kw） | 8.6 | 12.5 | 15.6 | 17.5 | 20.3 | |
| 起吊能力 | 盤圓外徑 | φ1250～φ1350 | ||||
| 盤圓重量(Kg/m) | 1180Kg/m | |||||
| 吊運盤圓長度 | 與電磁鐵長度配套 | |||||
常溫型主要技術參數（額定電壓DC-220V，通電持續率TD-60%）
| 型號 | MW19-42072L/1 | MW19-54072L/1 | MW19-56072L/1 | MW19-60072L/1 | MW19-63072L/1 | MW19-70072L/1 | |
| 外形尺寸 （mm） | A | 4200 | 5400 | 5600 | 6000 | 6300 | 7000 |
| B | 720 | 720 | 720 | 720 | 720 | 720 | |
| C | 1180 | 1180 | 1180 | 1180 | 1180 | 1180 | |
| D | 3000 | 3500 | 4000 | 4000 | 4000 | 4000 | |
| E | 130 | 130 | 130 | 130 | 130 | 130 | |
| F | 200 | 200 | 200 | 200 | 200 | 200 | |
| G | 50 | 50 | 50 | 50 | 50 | 50 | |
| 質量(Kg) | 5200 | 6430 | 6720 | 7200 | 7800 | 8400 | |
| 冷態功率（Kw） | 24.7 | 31.2 | 33 | 35 | 36.8 | 41.2 | |
| 起吊能力 | 盤圓外徑φ1250～φ1350 | ||||||
| 盤圓重量(Kg/m)1180Kg/m | |||||||
| 吊運盤圓長度與電磁鐵長度配套 | |||||||
* MW19高溫型高溫型主要技術參數（額定電壓DC-220V，通電持續率TD-60%）
| 型號 | MW19-14072L/2 | MW19-21072L/2 | MW19-27072L/2 | MW19-30072L/2 | MW19-34072L/2 | |
| 外形尺寸 （mm） | A | 1400 | 2100 | 2700 | 3000 | 3400 |
| B | 720 | 720 | 720 | 720 | 720 | |
| C | 1180 | 1180 | 1180 | 1180 | 1180 | |
| D | 1000 | 1600 | 2000 | 2000 | 2500 | |
| E | 130 | 130 | 130 | 130 | 130 | |
| F | 200 | 200 | 200 | 200 | 200 | |
| G | 30 | 30 | 40 | 40 | 40 | |
| 質量(Kg) | 1830 | 2760 | 3410 | 3790 | 4290 | |
| 冷態功率（Kw） | 7.8 | 11.8 | 14.9 | 16.5 | 19.1 | |
| 起吊能力 | 盤圓外徑 | φ1250～φ1350 | ||||
| 盤圓重量(Kg/m) | 1180Kg/m | |||||
| 吊運盤圓長度 | 與電磁鐵長度配套 | |||||
高溫型主要技術參數（額定電壓DC-220V，通電持續率TD-60%）
| 型號 | MW19-42072L/2 | MW19-54072L/2 | MW19-56072L/2 | MW19-60072L/2 | MW19-63072L/2 | MW19-70072L/2 | |
| 外形尺寸 （mm） | A | 4200 | 5400 | 5600 | 6000 | 6300 | 7000 |
| B | 720 | 720 | 720 | 720 | 720 | 720 | |
| C | 1180 | 1180 | 1180 | 1180 | 1180 | 1180 | |
| D | 3000 | 3500 | 4000 | 4000 | 4000 | 4000 | |
| E | 130 | 130 | 130 | 130 | 130 | 130 | |
| F | 200 | 200 | 200 | 200 | 200 | 200 | |
| G | 50 | 50 | 50 | 50 | 50 | 50 | |
| 質量(Kg) | 5350 | 6750 | 7030 | 7520 | 8020 | 8650 | |
| 冷態功率（Kw） | 23.6 | 29.7 | 30.9 | 33 | 35.6 | 39.3 | |
| 起吊能力 | 盤圓外徑 | φ1250～φ1350 | |||||
| 盤圓重量(Kg/m) | 1180Kg/m | ||||||
| 吊運盤圓長度 | 與電磁鐵長度配套 | ||||||
老式型常溫型主要技術參數 額定電壓：DC220V,通電持續率：TD-60%
|
型號 |
外形尺寸 |
質量 |
電流 |
功率 |
|||||
|
A |
B |
C |
D |
E |
F |
||||
|
MW22-10054L |
1000 |
1250 |
500 |
570 |
650 |
430 |
1520 |
30 |
6.6 |
|
MW22-16054L |
1600 |
1210 |
600 |
580 |
1000 |
400 |
2350 |
45.5 |
10 |
|
MW22-20054L |
2000 |
1200 |
700 |
600 |
1200 |
400 |
2480 |
58.2 |
12.8 |
|
MW22-26054L |
2600 |
1220 |
800 |
600 |
1500 |
380 |
3210 |
68.2 |
15 |
|
MW22-30054L |
3000 |
1230 |
1000 |
600 |
1700 |
380 |
3800 |
80 |
17.7 |
|
MW22-34054L |
3400 |
1230 |
1200 |
600 |
1900 |
380 |
4250 |
86.4 |
19 |
|
MW22-36054L |
3600 |
1250 |
1300 |
600 |
2000 |
380 |
4450 |
89.5 |
19.7 |
|
MW22-40054L |
4000 |
1250 |
1550 |
600 |
2200 |
380 |
5000 |
99.5 |
21.9 |
|
MW22-46054L |
4600 |
1250 |
1800 |
600 |
2550 |
380 |
5650 |
120 |
26.4 |
|
MW22-60054L |
6000 |
1250 |
3000 |
600 |
3000 |
380 |
7000 |
150 |
33 |
