- MW04系列吊運單張鋼板用起重電磁鐵

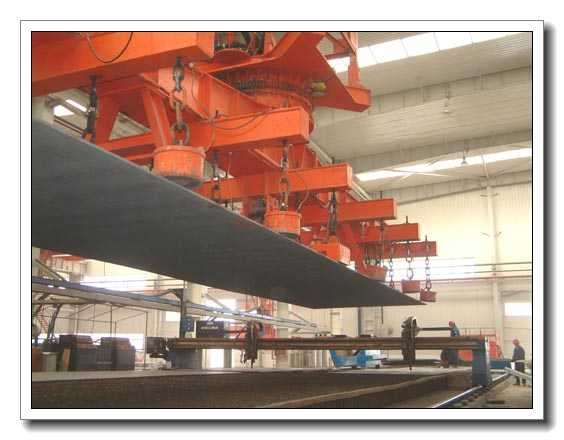

- 應用 : 小直徑圓形電磁鐵適用于吊運單張薄鋼板、長鋼板。可用作工作機械上的電磁夾具；也可用作電磁手，用來抓起特別小的物件。選型時請注意鋼板的厚度、寬度、重量，以便選擇相應型號規格的電磁鐵臺數以及控制設備 。 根據聯合使用臺數的功率來選擇配套的整流控制設備?？梢愿鶕?jù)用戶的需求將整流控制設備設計成無線遙控和手動型，實現地面遠程遙控控制。
- 小直徑圓形電磁鐵適用于吊運單張薄鋼板、長鋼板?？捎米鞴ぷ鳈C(jī)械上的電磁夾具；也可用作電磁手，用來抓起特別小的物件。選型時請注意鋼板的厚度、寬度、重量，以便選擇最佳型
- 立即咨詢 資料下載
- 答疑服務130-1721-3168
小直徑圓形電磁鐵適用于吊運單張薄鋼板、長鋼板?？捎米鞴ぷ鳈C(jī)械上的電磁夾具；也可用作電磁手，用來抓起特別小的物件。選型時請注意鋼板的厚度、寬度、重量，以便選擇相應型號規格的電磁鐵臺數以及控制設備 。
根據聯合使用臺數的功率來選擇配套的整流控制設備?？梢愿鶕?jù)用戶的需求將整流控制設備設計成無線遙控和手動型，實現地面遠程遙控控制。
主要技術參數 額定電壓：DC110V,通電持續率：TD-60%
|
型 號 |
MW04 — 17T/1 |
MW04 — 22T/1 |
MW04 — 32T/1 |
MW04 — 40T/1 |
|||||
|

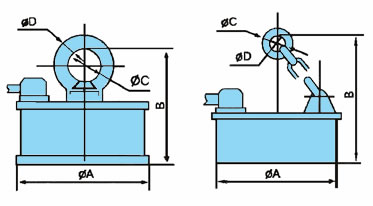

外形尺寸 (mm) |
A |
165 |
216 |
318 |
406 |
||||
|
B |
11 3 |
147 |
178 |
480 |
|||||
|
C |
30 |
40 |
60 |
100/55 |
|||||
|
D |
10 |
16 |
25 |
16 |
|||||
|
質 量 (kg) |
7 |
15 |
30 |
75 |
|||||
|
冷態功率 (kw) |
O.10 |
O.20 |
O.25 |
O.40 |
|||||
|
單臺起吊最大尺寸 (mm) 長 X寬 |
1200X1200 |
1400X1400 |
1600X1600 |
2500X2500 |
|||||
|
多臺時一臺負擔尺寸 (mm) 長 x寬 |
600X1200 |
700X1400 |
800X1600 |
1000X2500 |
|||||
|
吸 力 |
板厚 (mm) |
3.2 |
6 |
6 |
10 |
10 |
20 |
12 |
32 |
|
周邊固定 (kg) |
100以上 |
200以上 |
300以上 |
600以上 |
800以上 |
2000以上 |
1300以上 |
4000以上 |
|
